Lösungen zur Verbesserung Ihres Schweißprozesses

Bewertung und Lebensdaueranalysen von Schweißverbindungen

Schweißverbindungen: Bewertung und Lebensdauerkonzepte

Was wir für Sie tun können



Wir entwickeln für Sie Lösungen, mit denen Sie den Schweißprozess in Ihrer Anwendung verbessern können, und unterstützen Sie bei der Bewertung von Schweißverbindungen: Wurde die Schweißung richtig ausgeführt? Sind Hohlräume, Poren oder Bindefehler entstanden oder wurde nicht vollständig durchgeschweißt, haben Sie ungünstige Eigenspannungszustände erzeugt?

Im laufenden Betrieb bewerten wir die Sicherheit und Lebensdauer der Fügeverbindung, im speziellen auch für Hochtemperaturanwendungen. Wie entwickeln sich Verzug und Eigenspannungen im geschweißten Bauteil und welche Auswirkungen hat das auf den Einsatz? Auch extreme Anwendungsbedingungen in Kraftwerken, wie aggressive Umgebungsatmosphären und wechselnde Temperaturen, beziehen wir in unseren Betrachtungen mit ein. Auf diese Weise liefern wir beispielsweise auch Ergebnisse für die Auslegung ganzer Komponenten in Kraftwerksbetrieben oder anderen Anwendungen.

Um die jeweiligen Fragestellungen zu beantworten, können wir auf ein breites Knowhow zurückgreifen. Wir simulieren den Schweißprozess, um das entstehende Gefüge und Eigenspannung zu berechnen. Anschließend können Handlungsweisen erarbeitet werden, um den Verzug des Bauteils zu reduzieren. Wir optimieren gezielt Wärmenachbehandlungen, um die Lebensdauer der Komponenten zu verlängern. Anhand einer detaillierten mechanischen Charakterisierung unter betriebsähnlichen Belastungen können Schweißminderungsfaktoren bestimmt werden, speziell auch bei hohen Temperaturen. Wir ermitteln zudem Restlebensdauern rissbehafteter Schweißverbindungen. Unsere Expertise ist auch bei der Bewertung von metallischen Mischverbindungen gefragt. Sie erhalten Hinweise und Lösungen zur Verbesserung ihres Fügeprozesses und können dadurch die Lebensdauer der Komponenten erhöhen.



Untersuchungen

Bewertungen

Simulationen




© Fraunhofer IWM

Untersuchungen

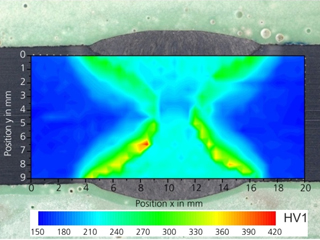

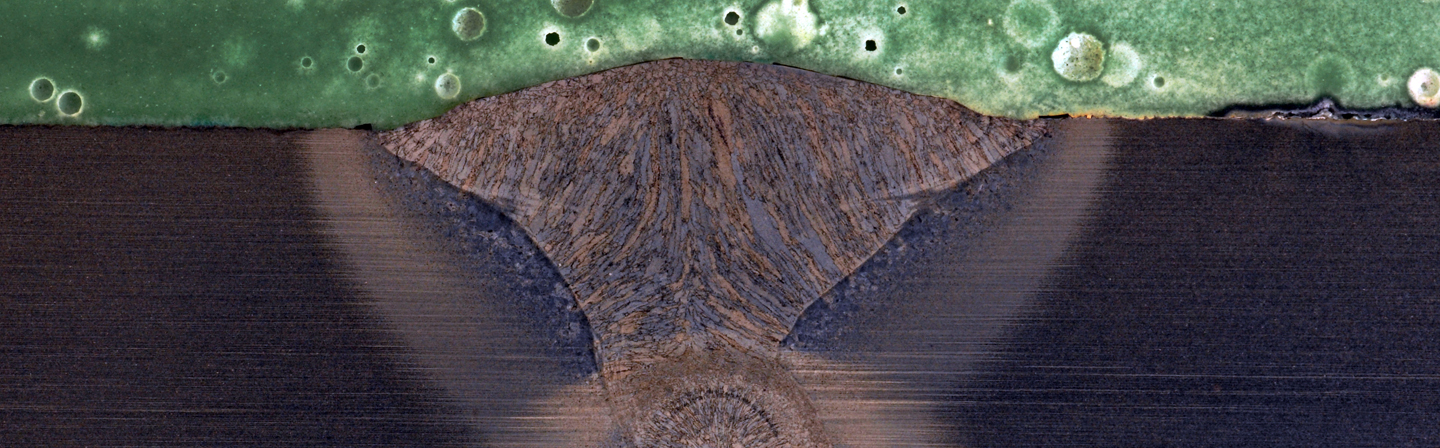

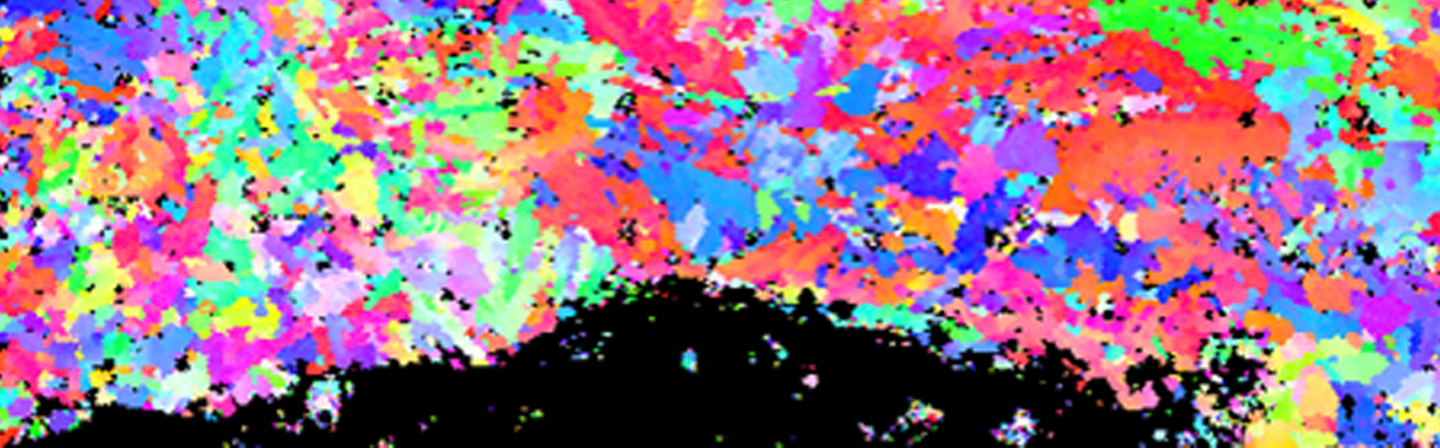

Mikrostruktur- und Schadensanalyse: Bewertung des Gefüges mittels Lichtmikroskopie, REM, EDX, EBSD, XRD, chemische Analyse mittels GDOES, Ermittlung der lokalen Härte und Härteverteilung durch Härtemappings, Bruchflächenbewertung

Eigenspannungsmessungen im Labor und vor Ort

Wasserstoffanalysen: Messung des Wasserstoffgehaltes mittels Träger-Heißgasextraktion und Thermal Desorption Spectroscopy (TDS), Ermittlung von Kenndaten zur Wasserstoffdiffusion durch Permeationsversuche

Bestimmung von Degradationsmechanismen

Isotherme und thermozyklische Ermüdungs- und betriebsähnliche Kriechermüdungsversuche sowie zyklische Risswachstumsversuche an cross-weld Proben, Proben aus einem Schweißsimulator und Schweißgutproben zur:

Bewertung der Lebensdauer von Schweißverbindungen (Bestimmung von Schweißminderungsfaktoren)

Bewertung des Risswachstums in Schweißverbindungen

Untersuchung des Einflusses von Schweißfehlern (wie Heißrissen) auf die Lebensdauer

Untersuchung des Einflusses und der Veränderung von Eigenspannungen, Mikrostruktur und mech. Eigenschaften

Optische Rissverfolgung und Dehnungsmessung zur verbesserten Auswertung von cross-weld Proben

Messung von Risswiderstandskurven und der Ermüdungsrissausbreitung an Rohren mit Schweißnaht

Untersuchungen zur Relaxationsrissneigung mittels SSRT-Versuche und Ableitung geeigneter Wärmenachbehandlungen

nach oben







© Fraunhofer IWM

Bewertungen



Ermittlung relevanter Schädigungsmechnismen

Bewertung der Schweißparameter hinsichtlich festigkeitsrelevanter Gefügeeigenschaften

Lebensdaueranalysen

Leck-vor-Bruch und (Rest-)Lebensdauerbewertung rissbehafteter Bauteile und deren Schweißverbindungen unter betriebsähnlicher Belastung

nach oben







© Fraunhofer IWM

Simulationen



Simulation der Ausscheidungskinetik beim Schweißprozess, während einer Wärmebehandlung und im laufenden Betrieb sowie deren Auswirkung auf das Langzeitverhalten unter erhöhten Temperaturen

Schweiß- und Wärmebehandlungs-Simulationen: Gefüge, Härte, Eigenspannungen und Verzug

Kaltrisssimulation: Simulation der Wasserstoffdiffusion beim Schweißen unter Berücksichtigung von Gefüge, Eigenspannungen, plastischer Dehnung und Wasserstofffallen

Simulation der Verformung und Lebensdauer von Komponenten (einschließlich ihrer Schweißverbindungen) unter thermozyklischer (Kriech-)Ermüdung

Bewertung der Restlebensdauer rissbehafteter Komponenten (einschließlich ihrer Schweißverbindungen) mit Hilfe eines Lebensdauer-Prognose Tools

nach oben
